粉尘浓度检测仪主要部件构成

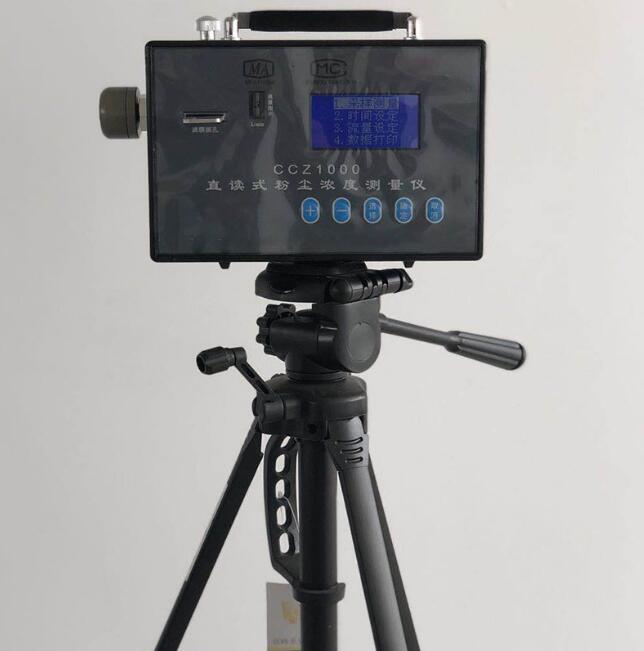

CCZ-1000全自动粉尘检测仪是根据MT163-1997《直读式粉尘浓度测量仪表通用技术条件》设计制造的新一种用于测定环境空气中粉尘浓度的仪器，适用于工矿企业检测煤尘和其它粉尘的快速检测仪器。采用中央处理器技术。对采集的各种数据处理快，抗干扰能力强，大大提高了仪器的检测精度，同时能按时序储存50次测试记录。

粉尘浓度检测仪的主要部件构成包括以下几个核心部分：
　　1、传感器（核心部件）
　　（1）光学传感器：
　　 - 原理：通过光散射法（如激光或LED光源）照射粉尘颗粒，检测散射光强度，推算粉尘浓度。
　　 - 类型：激光二极管、红外光电传感器等。
　　 - 特点：精度高、响应快，适用于微小颗粒检测。
　　（2）压电式传感器：
　　 - 原理：利用粉尘颗粒撞击压电晶体产生电荷信号，转换为浓度值。
　　 - 适用场景：高浓度粉尘环境（如矿山、水泥厂）。
　　（3）电容式传感器：
　　 - 原理：通过测量粉尘附着导致的电容变化，间接反映浓度。
　 　- 特点：结构简单，但易受湿度和颗粒大小影响。
　　2、粉尘浓度检测仪采样系统
　　（1）进气口：
　　 - 设计为漏斗状或管道式，引导含尘气体进入检测腔体。
　　 - 部分设备配备滤网，防止大颗粒堵塞传感器。
　　（2）气流控制模块：
　　 - 通过风扇或泵主动抽取气体，确保稳定流量；
　　 - 部分高精度设备配备流量传感器，实时监测气流速度。
　　3、信号处理与控制单元
　　（1）放大器与模数转换（ADC）：
　　 - 将传感器输出的微弱电信号放大并转换为数字信号，便于后续处理。
　　（2）微处理器（MCU）：
　　 - 负责计算粉尘浓度（如通过散射光强度与标定曲线对比），并控制显示、报警等功能。
　　（3）温度/湿度补偿模块：
　　 - 修正环境温湿度对传感器灵敏度的影响，提高检测准确性。
　　4、显示与输出装置
　　（1）显示屏：
　　 - 液晶屏（LCD）或数码管显示实时浓度值，部分设备可显示趋势曲线。
　　（2）报警系统：
　　 - 声光报警（如LED灯、蜂鸣器），当浓度超过设定阈值时触发。
　　 - 部分仪器支持继电器输出，联动通风设备或紧急停机。
　　（3）数据接口：
　　 - USB、RS-485、蓝牙等接口，用于传输数据至电脑或移动端（支持远程监控）。
　　5、电源与续航
　　（1）供电模块：
　　 - 电池供电（如锂电池）或直接接入市电，部分便携式设备支持充电。
　　（2）低功耗设计：
　　 - 自动休眠功能，在无操作时关闭屏幕或降低传感器频率，延长使用时间。
　　6、粉尘浓度检测仪外壳与防护结构
　　（1）防护等级：
　　 - IP65及以上（防尘防水），适用于恶劣工业环境。
　　（2）材质：
　　 - 工程塑料或金属外壳，抗冲击、耐腐蚀。
　　（3）易清洁设计：
　　 - 表面光滑，没死角，便于擦拭或水洗（部分设备支持整机防水）。
